一、TYF產品概述
TYF型無泄漏耐腐泵是一種新型的襯里型后吸式(軸密封位置與進液口同向)的耐腐泵,該泵是總結了普通耐腐泵,在運動時,密封容易泄漏的情況下開發的以后總新型壓力輸送泵,其中應用創新技術。其主要特點是:
1、泵進液口在軸密封同向,軸密封處在負壓環境下,因此不會泄漏,克服了原有耐腐泵易損壞,軸密封易泄漏的固疾。
2、應用范圍廣泛:該泵備有多種可以互換的襯里材料,可以適用各種化學性質的腐蝕性、磨蝕性清液和料漿的輸送,而且各種不同材料的備件互換性能好,用戶調整極為方便。
3、運行費用低:其主要因素有二個,一是易損件泵蓋和吸入口等用了分體式結構,設有易損件,更換方便,更為經濟。二是泵的密封不采用副葉輪減壓,節省了軸功率消耗,節省了能源。

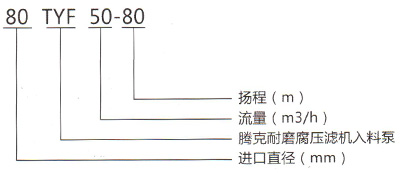

二、型號意義
三、使用崗位
1、本系列泵可輸送100℃溫度以內的各類腐蝕性和非腐蝕性清液和漿料或用作各類濾機加壓喂料用泵。例如:有色金屬的鋅、銅、鈷、鎳、錳等濕法冶煉工藝的壓濾機配用泵或工藝流程泵、礦山選礦、非金屬礦產加工(鈦白粉高嶺土等)工藝中的漿體輸送泵,產業中的污泥、廢渣輸送泵,其他化工、染料、制藥、食品生產工藝中的壓濾泵或壓力輸送泵。
2、長期逼壓運行(泵出口壓力高)輸送腐蝕性介質的崗位,如煙氣脫硫、大氣治理中的壓力噴淋泵、壓力沖洗泵等。
3、其它泵輸送介質時,容易泄漏的崗位。
不使用崗位:
吸入口液體位低于泵位置1.2m以下或吸入口負壓過大的崗位
四、性能參數(清水性能)
型號 | 流量(m3/h) | 揚程 | 壓力kg | 電機功率kw | 轉速(r/min) |
50TYF12.5-50 | 12.5 | 50 | 5 | 5.5/7.5 | 2900 |
50TYF12.5-60 | 12.5 | 60 | 6 | 7.5/11 | 2900 |
50TYF12.5-80 | 12.5 | 80 | 8 | 11/15 | 2900 |
65TYF25-40 | 25 | 40 | 4 | 7.5/11 | 2900 |
65TYF25-50 | 25 | 50 | 5 | 11/15 | 2900 |
65TYF25-60 | 25 | 60 | 6 | 15/18.5 | 2900 |
65TYF25-80 | 25 | 80 | 8 | 18.5/22 | 2900 |
80TYF50-40 | 50 | 40 | 4 | 11/15 | 2900 |
80TYF50-50 | 50 | 50 | 5 | 15/18.5 | 2900 |
80TYF50-60 | 50 | 60 | 6 | 18.5/22 | 2900 |
80TYF50-80 | 50 | 80 | 8 | 22/30 | 2900 |
100TYF70-80 | 70 | 80 | 8 | 37 | 2900 |
