一、TDZ產品概述
TDZ型單泵殼輕型渣漿泵是由我公司引進奧地利安德里茨水泵技術開發的國內新一代洗選渣漿泵,是在結合了各洗選設備的用泵需求以及各類選礦、洗煤、冶金等企業的實際工況及用泵情況而開發的新型節能抗磨渣漿泵,該泵主要適用于與同類各類洗選設備的配套,以及各洗選、電力、冶金、煤炭、建材等行業輸送含有固體顆粒磨蝕性的漿液,起漿體的重量濃度可達到:灰漿、煤漿45%,礦漿重介60%,根據實際工況可串聯運行。

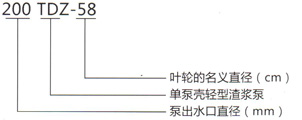

二、型號意義

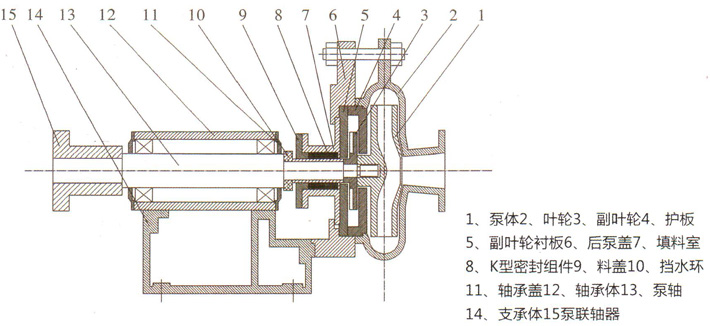

三、結構圖
四、性能參數(清水性能)
型號 | 流量m3/h | 揚程m | 必須汽蝕 | 轉速nr/min | 允許通過顆粒直徑 | 配帶電機功率 | |
比重Y≤1.0 | 比重Y≤1.4 | ||||||
100TDZ-43 | 160 | 55 | 5.5 | 1450 | 12 | 45 | 55 |
150TDZ-25 | 330 | 18 | 1450 | 20 | 30 | 37 | |
150TDZ-36 | 330 | 38 | 5.5 | 1450 | 20 | 55 | 75 |
210 | 16 | 980 | 22 | 30 | |||
150TDZ-43 | 330 | 55 | 5.5 | 1450 | 20 | 90 | 110 |
210 | 24 | 980 | 30 | 37 | |||
200TDZ-40 | 520 | 38 | 5.5 | 1450 | 25 | 75 | 90 |
345 | 16 | 980 | 30 | 37 | |||
200TDZ-48 | 380 | 22 | 5.5 | 1450 | 30 | 45 | 55 |
290 | 13 | 1450 | 22 | 30 | |||
200TDZ-52 | 380 | 34 | 5.5 | 950 | 30 | 75 | 90 |
290 | 21 | 37 | 45 | ||||
200TDZ-58 | 380 | 47 | 5.5 | 980 | 30 | 110 | 160 |
290 | 29 | 750 | 55 | 75 | |||
200TDZ-59 | 420 | 55 | 5.5 | 980 | 30 | 132 | 160 |
313 | 32 | 750 | 55 | 75 | |||
200TDZ-55 | 700 | 36 | 5.5 | 1450 | 30 | 110 | 132 |
580 | 22 | 1450 | 75 | 90 |
